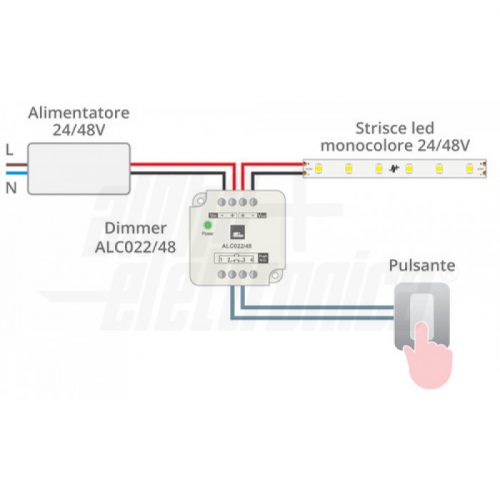

Dimmer monocolore per strisce led e sorgenti led resistive a tensione costante 24V oppure 48V. Il controllo dell’intensità luminosa viene eseguito tramite pulsante generico opportunamente installato ai morsetti PP. Pulsante non fornito.
Il dispositivo mantiene memoria dell’ultimo modo di funzionamento impostato
anche dopo aver spento e riacceso l’alimentazione.
TIPOLOGIA CONTROLLO
Comando: pulsante N.O.
Modalità di controllo pulsante
FUNZIONAMENTO
– Click: acceso/spento.
– Pressione a lungo da acceso: aumento/diminuzione intensità. Luminosità minima: 2,5% (non modificabile).
– Pressione a lungo da spento: accensione modalità “luce di cortesia” (Default 10%). Questa intensità è modificabile (impostando un valore tra 2,5% e il 10%).
PROTEZIONI
Sovratemperatura, Inversione di polarità, Sovraccarico, Cortocircuito in uscita, Sovra-alimentazione, Sotto-alimentazione
CARATTERISTICHE GENERALI
Funzione: Controller
Adatto per: Monocolore
Metodo di controllo: Pulsante
CARATTERISTICHE ELETTRICHE
Tipo regolazione: Tensione costante (CV)
Tensione d’ingresso: 24/48V
Tensione d’uscita: come ingresso
Tipo di uscita: morsetti
Metodo di connessione: anodo comune
Corrente/Ch: 10A
n. canali: 1
Potenza nominale (24V): 240W
Potenza nominale (48V): 480W
CARATTERISTICHE MECCANICHE
Lunghezza: 48.8mm
Larghezza: 48.8mm
Altezza: 24mm
Grado di protezione: IP20
Materiale corpo: Plastica
Colore corpo: Bianco
CARATTERISTICHE TERMICHE
Temp. di funzionamento: -10 / 40°C

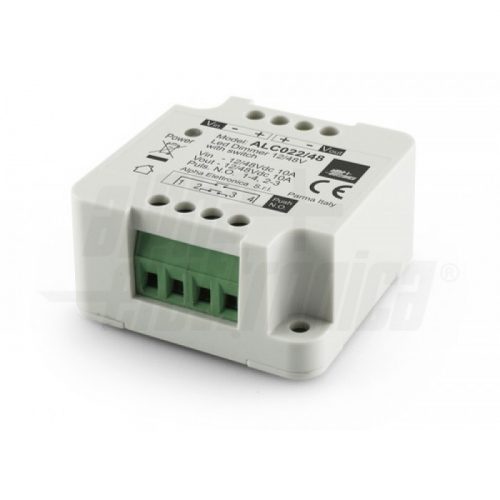

ALC022/48 è talmente piccolo da essere installabile all’interno delle comuni scatole di derivazione 503.
