Controller per motori brushless da 5 VDC a 36 VDC max. 16A

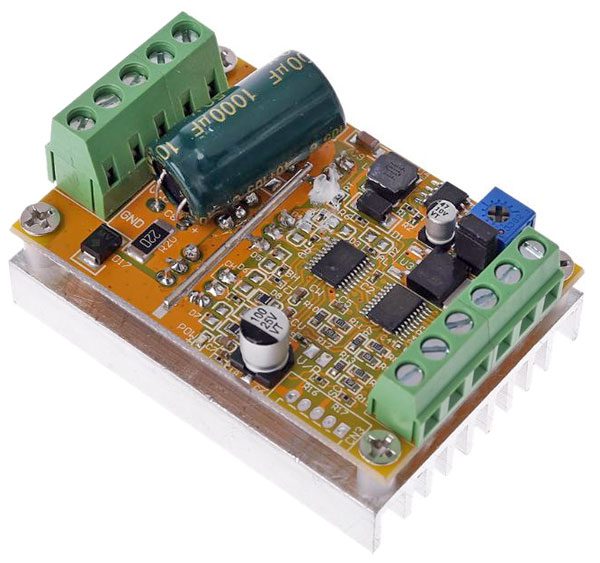

Controller per motori brushless con alimentazione compresa tra 5 e 36 VDC e max. 350 watt di potenza. La velocità può essere regolata tramite il trimmer presente sulla scheda oppure inviando un segnale PWM nell’apposito ingresso. Dispone di 2 piazzole a saldare per selezionare il controllo interno o esterno, un jumper per selezionare il controllo di velocità tramite il trimmer presente sulla scheda o esternamente, LED di stato alimentazione, morsettiera a 6 poli e morsettiera a 5 poli. Sulla morsettiera a 6 poli sono presenti i contatti per il collegamento di un interruttore per il freno, un interruttore per l’inversione di rotazione, ingresso PWM (0-5 volt) e uscita alimentazione 5 volt. Sulla morsettiera a 5 poli devono essere collegate le 3 fasi del motore brushless e la tensione di alimentazione.

Attenzione !

1. Non è presente alcun fusibile sulla scheda, si consiglia di aggiungerlo prima dell’utilizzo.
2. Non invertire il polo positivo e negativo di alimentazione altrimenti la scheda verrà danneggiata.
3. Utilizzare cavi con sezione adeguata.​

• Alimentazione: da 5 VDC a 36 VDC
• Corrente motore: max. 16 A
• Potenza: max. 350 watt
• Regolazione della velocità: da 0-100%
• Collegamenti Morsettiera 5 poli:
  – U / V / W: alle 3 fasi del motore
  – VCC e GND: alimentazione principale del motore (collegare a un alimentatore esterno)
• Collegamenti Morsettiera 6 poli:
  – 5V e GND: uscita alimentazione per dispositivi esterni
  – Freno (BRAKE) e Direzione  (DIR)
  – Control input 0-5V PWM: per la regolazione della velocità (se si utilizza questo come ingresso PWM è necessario rimuovere il jumper vicino al trimmer)
• Sulla scheda:
  – CN3 (piazzole sulla scheda): uscita segnale impulsi di velocità
  – V/R (2 piazzole a saldare): saldare insieme per controllo esterno, non saldare (default) per controllo interno
• Dimensioni (mm): 63x45x31
• Peso: 80 grammi
